Anwendungen von Flex-PCBs

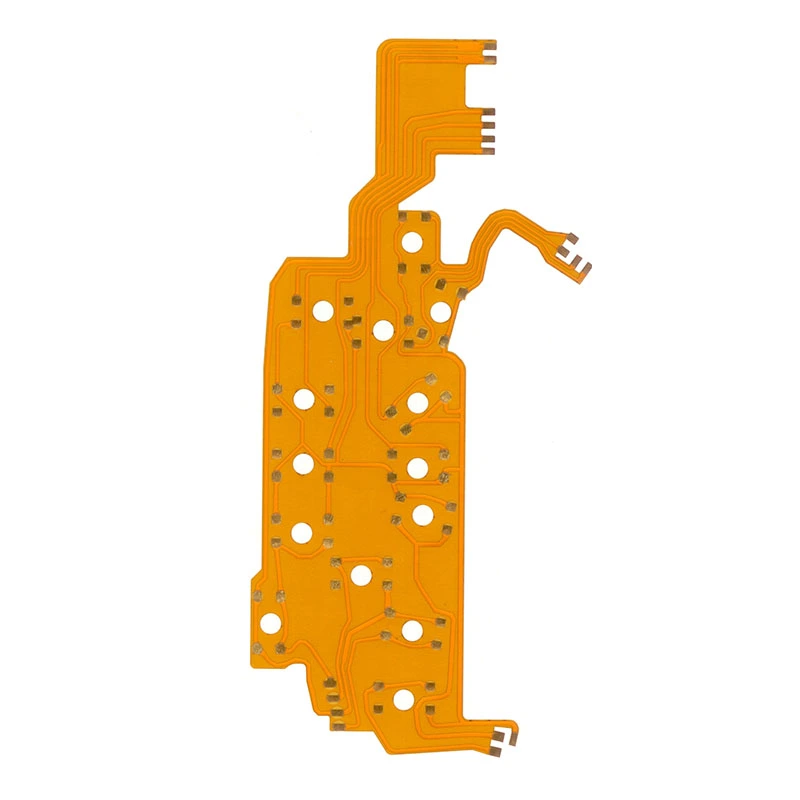

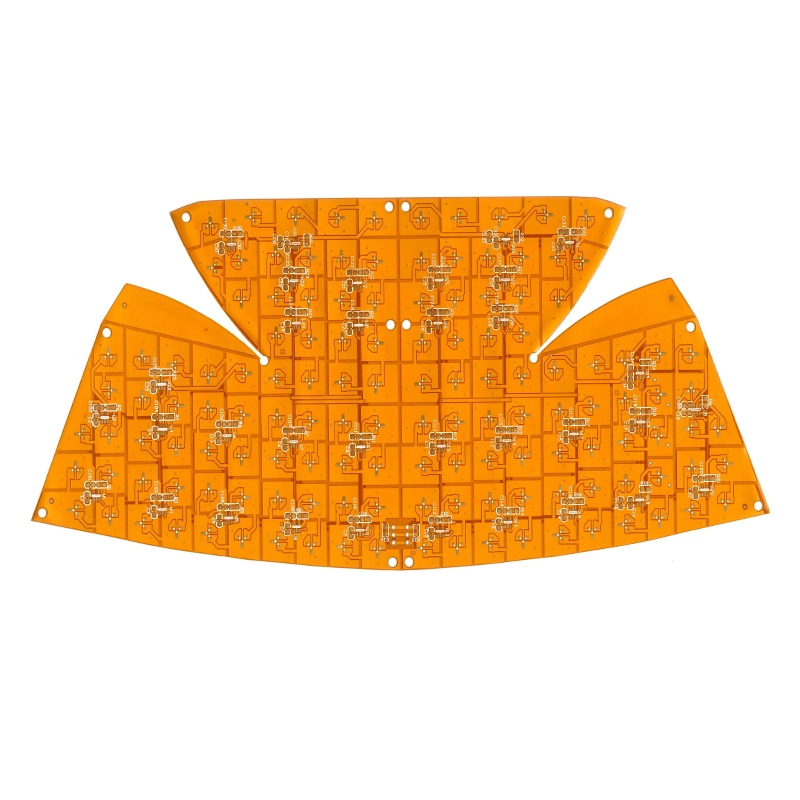

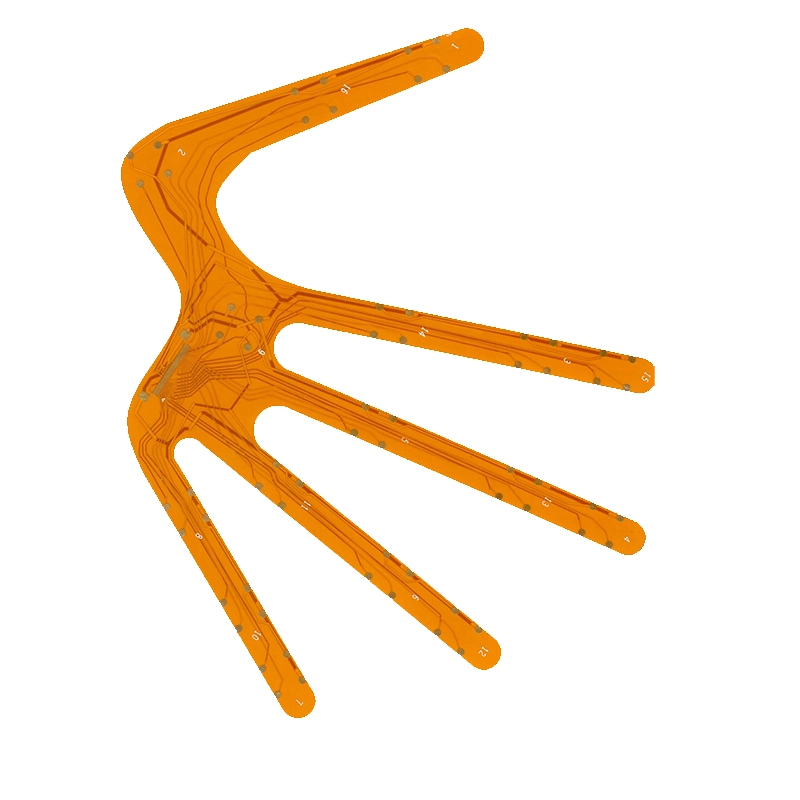

Flex-PCBs verwenden flexible Materialien wie Polyimid- oder Polyesterfolien als Substrat, um Schaltkreise zu erzeugen, die gebogen und gefaltet werden können. Dadurch sind sie ideal für Anwendungen mit begrenztem Platzangebot oder wenn Flexibilität entscheidend ist.
- Wearables: Fitness-Tracker, Smartwatches, Smartphones, medizinische Monitor- und andere tragbare Elektronikgeräte.
- Unterhaltungselektronik: Laptops, Mobiltelefone, Tablets, Kameras, Drucker und andere Produkte.
- Medizingeräte: Medizinische Sensoren (z. B. Hämoglobinometer), implantierbare Geräte und Diagnosegeräte.
- Automobilsysteme: Armaturenbretter, Steuerungssysteme, Sensoren und LED-Beleuchtung.
JERICO FPC-Fertigungsfähigkeiten
| Merkmal | Parameter |
| Lagenanzahl | 1-14 Lagen |
| Material | PI, FPC, FCCL (35μm Cu + 25μm PI + 35μm Cu) Dupont |
| FPC-Dicke | 0,002″ – 0,1″ (0,05-2,5 mm) inkl. Versteifungsdicke |
| Basis-Kupferdicke | 0,3 OZ – 2 OZ |
| Endgültiges Kupfergewicht | 1/3 oz, 1/2 oz, 1 oz, 2 oz |
| Min. Lötstoppmaske-Brücke | 4 mil |
| Min. Leiterbahnbreite | 3 mil |
| Min. Laserbohrung | 0,1 mm |
| Min. Durchkontaktierung (PTH) | 0,3 mm |
| Min. NPTH-Toleranz | ±2 mil |
| Abdeckfolie (Coverlay) | Ein- oder doppelseitig gelb, weiß, schwarz |
| Siebdruck | Ein- oder doppelseitig weiß, schwarz |
| Lötstoppmasken-Dickenbereich | 10–30 μm |
| Min. Abstand zur Fingerkante (Kontaktkante) | 8 mil |
| Impedanztoleranz (Single-Ended) | ±5Ω (≤50Ω), ±10% (>50Ω) |
| Toleranz der Kontaktfingerbreite | ±0,1 mm |
| Min. Abstand zwischen Pads | 4 mil |
| Oberflächenbeschaffenheit | ENIG Gold, OSP, Immersionssilber, Immersionszinn, galvanisch Nickel-Gold, ENEPIG |
| Impedanztoleranz (ultimativ) | Differenziell: ±4Ω (≤50Ω), ±8% (>50Ω) |
| Versteifungsmaterial | PI, FR4, Stahlversteifung, AL |
| Lieferzeit | 1-2 Wochen |
