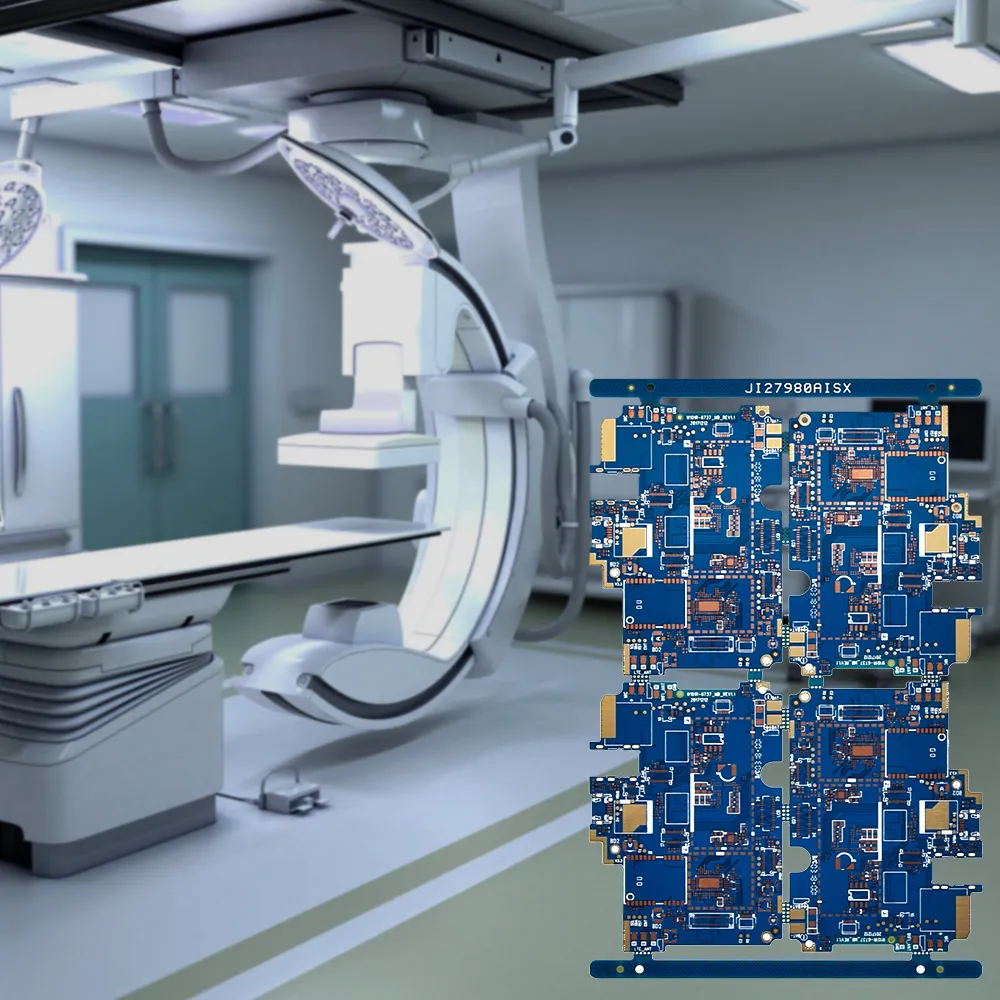

In medizinischen Geräten ist die Leiterplatte (PCB) als zentrale Barriere des elektronischen Systems von entscheidender Bedeutung für Zuverlässigkeit, Präzision und Sicherheit des Geräts. Mit der Entwicklung der Medizintechnik werden Leiterplatten in hochpräzisen und hochwertigen medizinischen Geräten immer häufiger eingesetzt.

1. Typische Anwendungen in medizinischen Geräten

• Bildgebende Diagnosegeräte
• CT-/MRT-Scanner: Verwendung hochmultilayeriger Leiterplatten (über 12 Lagen) zur Übertragung von Hochgeschwindigkeitssignalen und Gewährleistung einer bildrauschfreien Darstellung
• Ultraschallgeräte: Hochfrequenz-Leiterplatten (z. B. Rogers-Material) ermöglichen eine präzise Übertragung akustischer Signale

• Anwendungen für Vitalzeichenüberwachungsgeräte
• EKG und Pulsoximeter: Flexible Leiterplatten (FPC) passen sich dem Körper gut an, sind leichtgewichtig und unterstützen ein portables Design
• Beatmungsgeräte: Hochzuverlässige Leiterplatten gewährleisten einen langfristig stabilen Systembetrieb

• Anwendungen für Behandlungs- und Operationsgeräte
• Herzschrittmacher und Defibrillatoren: Diese implantierbaren Geräte verwenden extrem kompakte HDI-Leiterplatten und müssen biokompatible Verpackungen erfüllen
• Laser-Skalpell: Hochtemperaturbeständige Leiterplatten funktionieren zuverlässig und halten hohen Stromimpulsen stand

2. Kernanforderungen an medizinische Leiterplatten

• Signalintegrität: Impedanzkontrolle (±5 % Toleranz), um Verzerrungen von Überwachungsdaten (z. B. EKG-Signale) zu vermeiden
• Sicherheit und Konformität: Einhaltung von IEC 60601-1 (medizinische Elektrosicherheitsnorm) und RoHS-bleifreien Anforderungen
• Miniaturisierungsdesign: Verwendung von HDI-Leiterplatten-Designs, um den Anforderungen tragbarer/implantierbarer Geräte gerecht zu werden

3. Technologische Trends

• Flexible und starr-flexible Leiterplatten können in biegsamen medizinischen Geräten wie Endoskopen eingesetzt werden
• Entstörungsdesigns sind erforderlich, um elektromagnetische Störungen (EMI) in der medizinischen Umgebung zu verhindern
• Antimikrobielle Beschichtungen sollten verwendet werden, um Bakterienwachstum zu hemmen, z. B. bei medizinischen Geräten auf der Intensivstation

Aufgrund der Besonderheiten medizinischer Geräte gelten strenge Normen und Anforderungen an Leiterplatten. Jerico verfügt über umfangreiche Erfahrung in der Arbeit mit und Unterstützung von medizinischen Projekten und kann eine Komplettlösung vom Rapid Prototyping bis zur Serienproduktion anbieten, um sichere und präzise Innovationen in der Medizintechnik bestmöglich zu unterstützen.
