Was ist PCB Klonen

PCB-Klonen, auch bekannt als PCB-Reverse-Engineering oder PCB-Replikation. Es bezieht sich auf die bestehende Leiterplatte in natura unter der Prämisse der umgekehrten Analyse der Leiterplatte, die Neuentwicklung des ursprünglichen Designs, um PCB zu entwerfen, so dass die Muster der ursprünglichen Leiterplatte vollständig kopiert werden können.

PCB Klonen Prozess

1. Vorbereitung

Beschaffen Sie die ursprüngliche PCB in natura und erfassen Sie die Basisinformationen: einschließlich der Anzahl der Lagen, Abmessungen, Materialien, Modellnummern der Schlüsselkomponenten usw.

2. Komponenten entfernen und reinigen

Komponenten entfernen: Notieren Sie die Modellnummer, Position und Ausrichtung aller Komponenten (z. B. ICs, Kondensatoren, polarisierte Komponenten usw.).

Platinenoberfläche reinigen: Verwenden Sie Alkohol, um Lötzinn und Flecken zu entfernen, um sicherzustellen, dass die Ausrichtungen und Pads gut sichtbar sind.

Handhabung von mehrlagigen Platinen: Bei mehrlagigen Platinen schälen Sie Schicht für Schicht ab (durch Schleifen oder chemisches Ätzen) und zeichnen Sie die Struktur jeder Schicht auf.

3. Bilderfassung und -verarbeitung

HD-Scannen/Fotografieren: Verwenden Sie einen Scanner mit hoher DPI (≥600 dpi), um flächenweise zu scannen, um Verzerrungen zu vermeiden.

Bildverarbeitung: Passen Sie Kontrast und Schärfe an, indem Sie mit Photoshop ausrichten; Kalibrieren Sie die Skala (z. B. verwenden Sie ein Lineal, um die tatsächliche Größe und die Pixelentsprechung zu messen).

4. Schema- und PCB-Layout-Rekonstruktion

• Schemazeichnung: Zeichnen Sie das Schema gemäß der Verbindungsbeziehung der Ausrichtung und kennzeichnen Sie die Parameter der Komponenten.

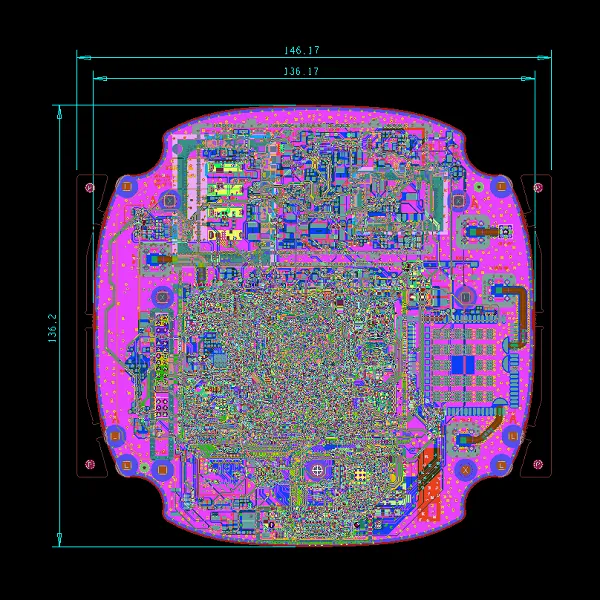

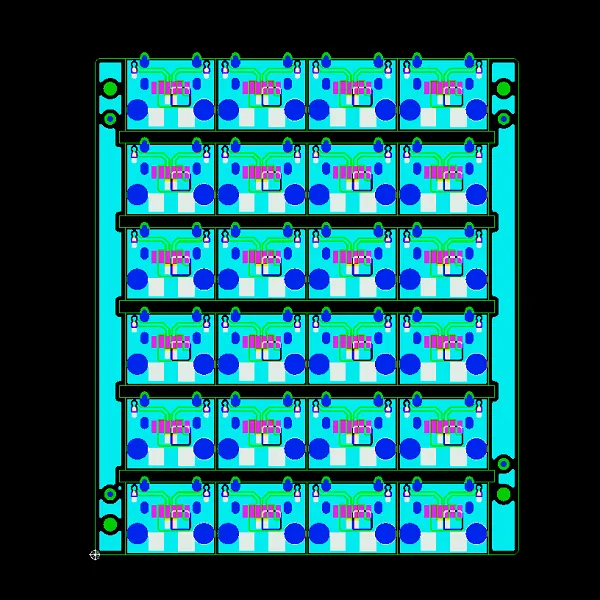

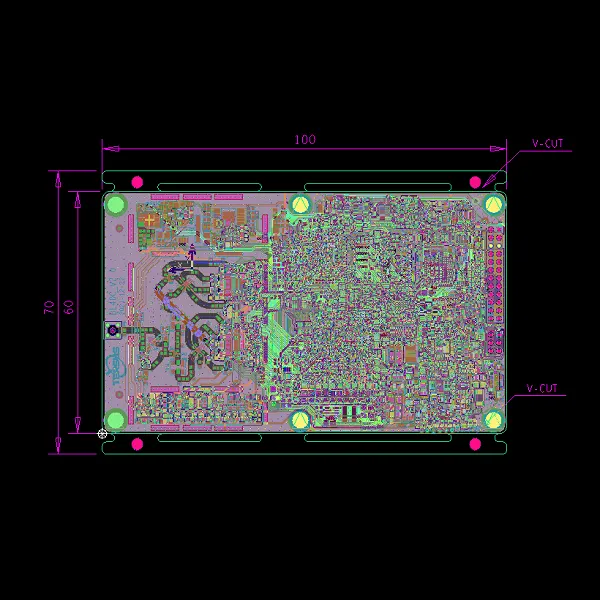

• Layout-Wiederherstellung: Platzieren Sie die Komponenten gemäß der ursprünglichen Position und reproduzieren Sie die Ausrichtung, Kupferverlegung und Vias.
• DRC-Prüfung: Führen Sie die Design Rule Checking (Abstände, Leiterbahnenbreiten usw.) durch, um Fehler zu korrigieren.

5. Produktionsdateien generieren

• Gerber-Datei ausgeben: Enthält eine Fotolithografie-Datei für jede Schicht (Kupfer, Siebdruck, Lötmaske).
• Bohrdatei: Generiert eine Excellon-Datei mit Bohrpositionen und -abmessungen.
• BOM-Liste: Listen Sie alle Komponentenmodelle, Mengen und Bitnummern auf.

6. PCB-Prototyp und Tests

PCB-Prototyp: Senden Sie die Gerber-Datei an die PCB-Fabrik, um die Platine herzustellen, und beschaffen Sie die Komponenten gemäß der Stückliste und löten Sie sie ein.

Funktionstest: Einschalten, Überprüfen, ob Spannung und Signal normal sind. Verwenden Sie geeignete Testgeräte und -methoden entsprechend der PCB-Nutzung und vergleichen Sie die Leistung der Originalplatine (z. B. Signalintegrität, Stromverbrauch).

Die rechtliche Grenze des PCB-Klonens

Reverse Engineering ist ein entscheidender technologischer Treiber für den Fortschritt der integrierten Schaltungsindustrie. Dennoch war sein rechtlicher Status seit seiner Entstehung Gegenstand anhaltender Debatten. Insbesondere das chinesische Justizsystem hat hierzu spezifische rechtliche Klarstellungen vorgenommen. Im Januar 2007 gab der Oberste Volksgerichtshof Chinas dieInterpretation zu mehreren Fragen bezüglich der Anwendung von Gesetzen auf die Verhandlung von Zivilfällen des unlauteren Wettbewerbs, die besagt, dass durch Eigenentwicklung und Entwicklung oder Reverse Engineering gewonnene Geschäftsgeheimnisse gemäß den einschlägigen Bestimmungen des Gesetzes gegen unlauteren Wettbewerb nicht als Verletzung von Geschäftsgeheimnissen anerkannt werden. Daher müssen bei der Entwicklung von PCB-Klonen mehrere wichtige rechtliche Fragen strikt befolgt werden: z. B. Urheberrechtsverletzung, Patentanmeldung, Markenrechtsverletzung, Geschäftsgeheimnisse usw. Die Nichteinhaltung dieser rechtlichen Parameter kann zu erheblichen Prozessrisiken führen, die während des Entwurfsprozesses sorgfältige Aufmerksamkeit erfordern.
