Hochfrequenz-Leiterplatten | Präzisionsfertigung

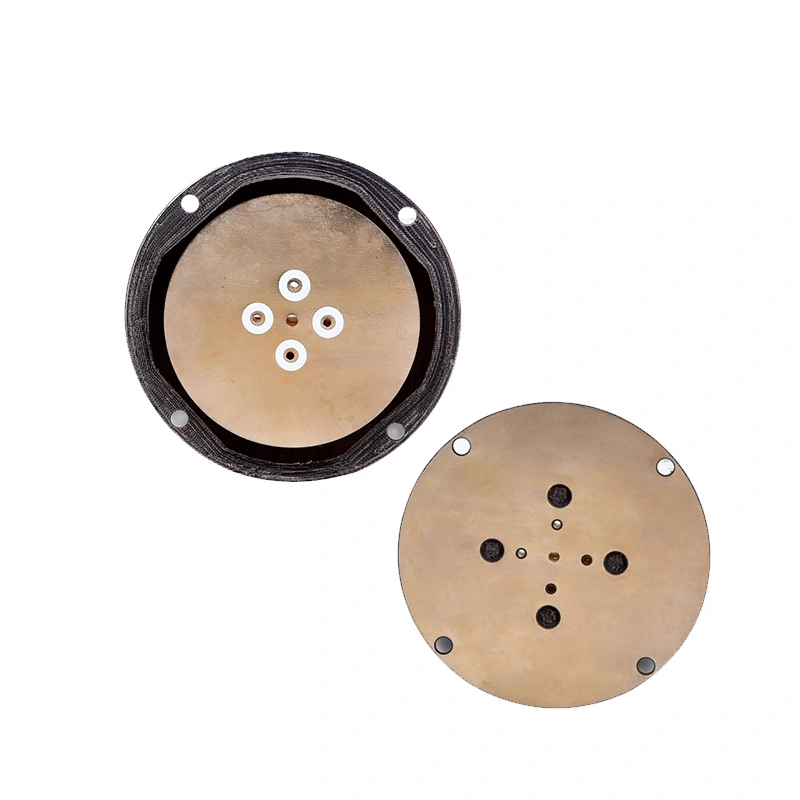

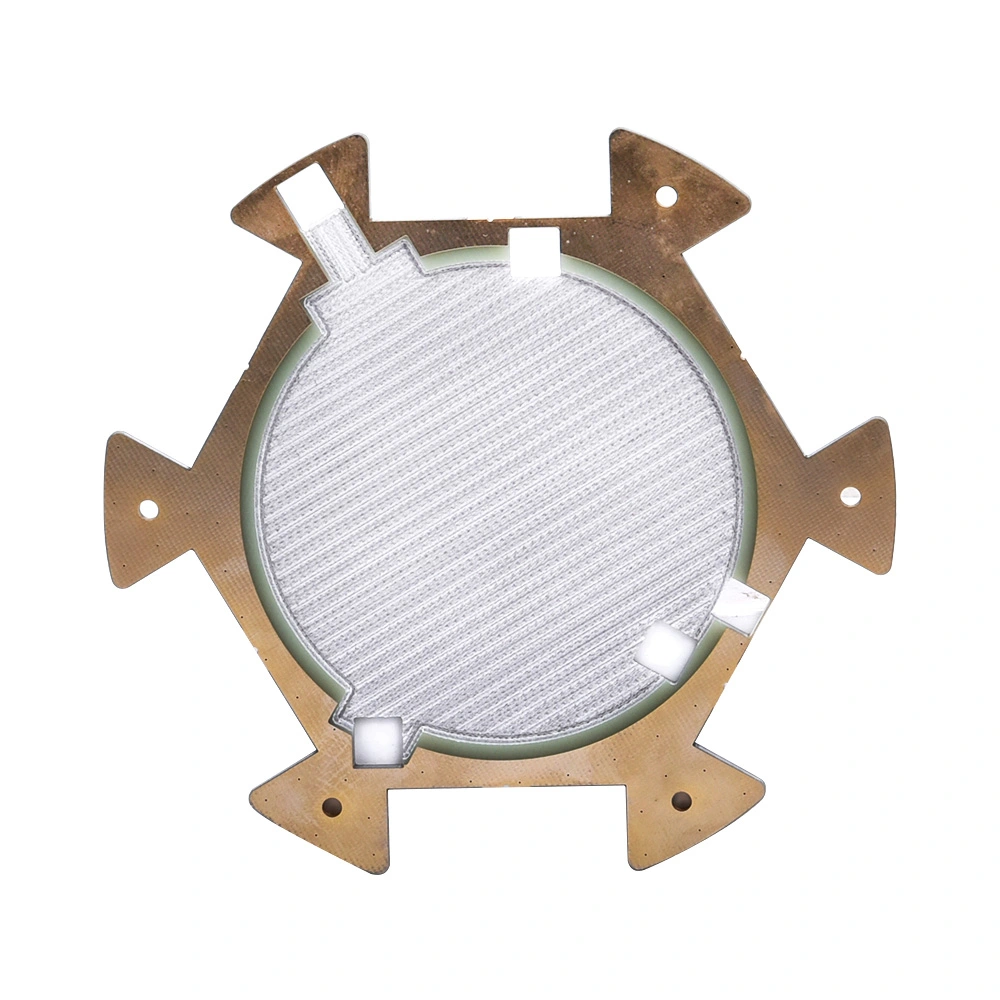

Was steckt in einer Hochfrequenz-Leiterplatte?

Eine Hochfrequenz-Leiterplatte (HF-Leiterplatte) ist ein spezieller Typ einer Leiterplatte, der für die Übertragung von Hochfrequenzsignalen ausgelegt ist, typischerweise im Bereich von 500 MHz bis 100 GHz (wobei einige Anwendungen 100 MHz oder 1 GHz als Startschwelle betrachten). Sie benötigt Materialien mit niedriger Dielektrizitätskonstante (Dk) und niedrigem Verlustfaktor (Df), um eine stabile und effiziente Signalübertragung zu gewährleisten. Zudem zeichnet sie sich durch einen niedrigen Wärmeausdehnungskoeffizienten (CTE) aus, um die strukturelle Integrität unter Hochfrequenzbedingungen zu erhalten.

Anwendungen von Hochfrequenz-Leiterplatten

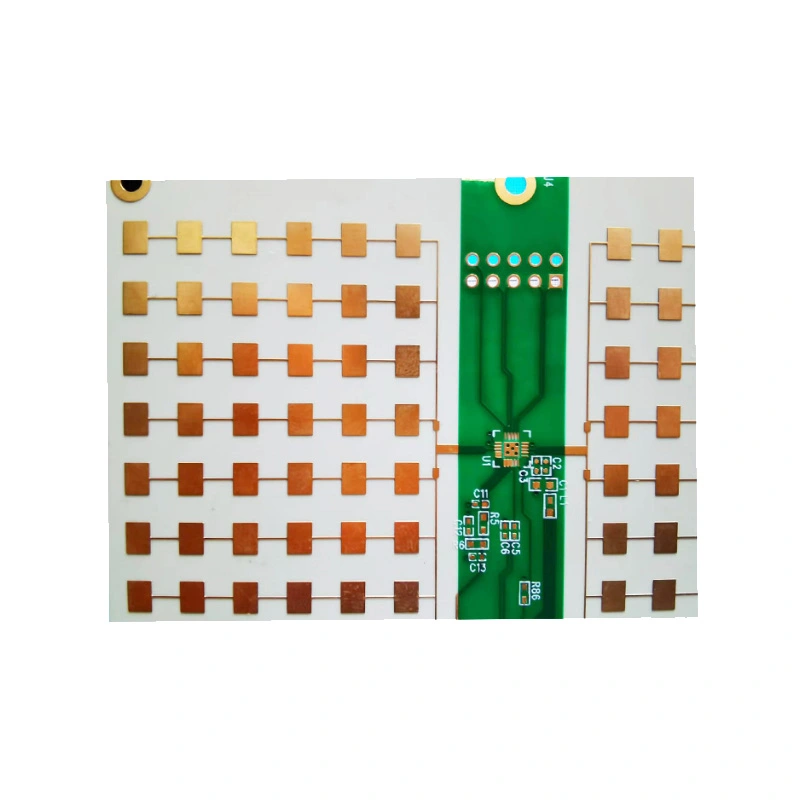

Telekommunikation: HF-Leiterplatten werden in Smartphones, Tablets, Computern, Kameras, Basisstationen, Routern, Satellitenkommunikation und Radarsystemen für Hochgeschwindigkeitsdaten und komplexe Signalverarbeitung eingesetzt.

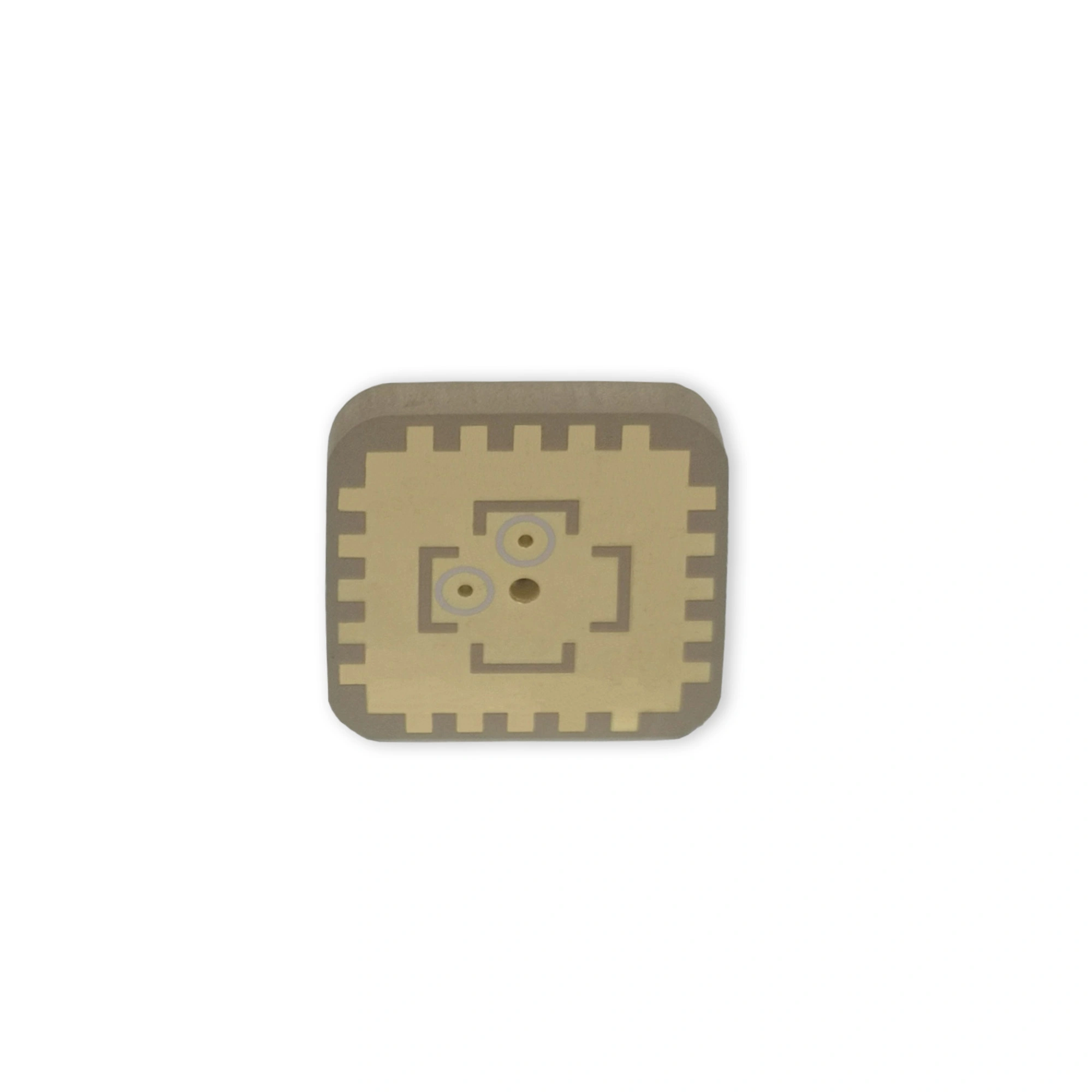

Luft- und Raumfahrt & Verteidigung: Aufgrund ihrer Präzision und Langlebigkeit werden HF-Leiterplatten in Radarsystemen, Satelliten, Drohnen, Flugzeugen und militärischer Ausrüstung eingesetzt.
Medizintechnik: Einsatz in MRT-, CT- und Ultraschallgeräten, tragbaren Gesundheitsmonitoren und mobilen medizinischen Geräten.
Automobilsysteme: Verwendung in Fahrzeugkommunikation, Unterhaltungselektronik und Fahrerassistenzsystemen.

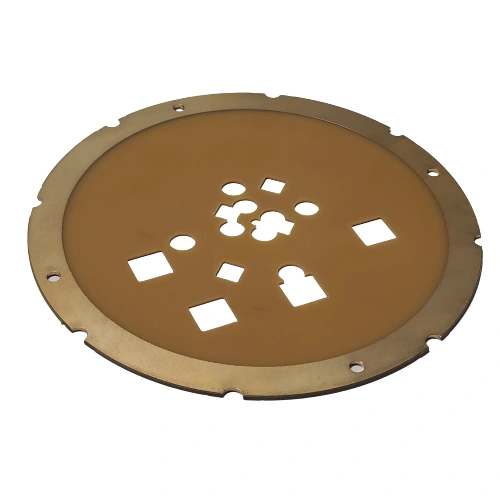

JERICO Fertigungskapazität für Hochfrequenz-Leiterplatten

Merkmal	Fertigungskapazität
Material	RO3003, RO3010, RO4003C, RO4350B, RT5880
Min. Leiterbahnbreite/-abstand	2 mil
Min. Bohrungsdurchmesser	0,15 mm
Max. Kupferauflage (fertig)	3 oz
Platinendicke	4 mm
Lötstopplack	Grün, Schwarz, Blau, Lila, Mattgrün, Matt Schwarz und weitere
Siebdruck	Weiß, Schwarz
Via-Prozess	Getentete Vias, Verfüllte Vias
Oberflächenbehandlung	OSP, Immersionsgold, Immersionssilber
Lieferzeit	Bereits in nur 24 Stunden

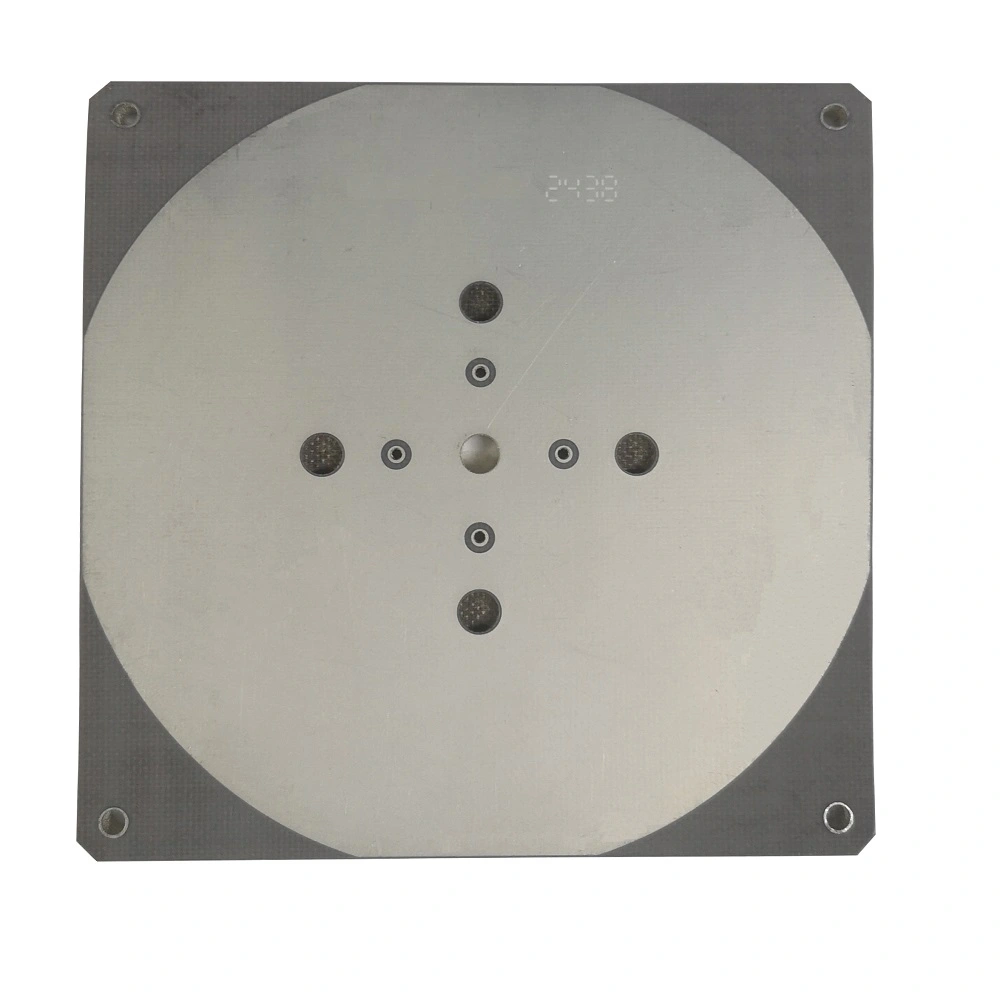

Hochfrequenz-Leiterplatten weisen aufgrund ihrer Präzision und speziellen Anwendungen eine komplexe Struktur auf, weshalb die Materialauswahl und das Layout-Design entscheidend sind. Um Energieverluste und Signalverzögerungen zu minimieren, werden bei diesen Platinen typischerweise Materialien mit geringem Verlust und niedriger Dielektrizitätskonstante wie PTFE (Polytetrafluorethylen), Hochfrequenz-FR-4-Laminate oder die Rogers-RO4000-Serie verwendet.
