1. Warum Blind- und Buried-Via-Leiterplatten für moderne Elektronik entscheidend sind

Mit der rasanten Entwicklung der industriellen Automatisierung, Automobilelektronik, Medizintechnik und Kommunikationssysteme in Deutschland werden Leiterplatten-Designs zunehmend kompakter und hochdichter.

Herkömmliche Durchkontaktierungs-Leiterplatten können diese Anforderungen nicht mehr erfüllen.

Hier wird die Blind-Via- und Buried-Via-Leiterplattentechnologie (HDI-Leiterplattentechnologie) unverzichtbar.

Für deutsche EMS-Unternehmen und OEM-Hersteller ist diese Technologie entscheidend für:

  • Reduzierung der Platinengröße
  • Erhöhung der Verdrahtungsdichte
  • Verbesserung der elektrischen Leistung
  • Unterstützung von Designs mit hoher Lagenzahl

2. Was ist eine Blind-Via-Leiterplatte?

Eine Blind-Via verbindet eine äußere Lage mit einer oder mehreren inneren Lagen, geht jedoch nicht durch die gesamte Leiterplatte.

Hauptmerkmale:

  • Verbessert den Verdrahtungsraum auf inneren Lagen
  • Ideal für HDI-Designs (High-Density Interconnect)
  • Üblich bei 4–12-Lagen-Leiterplatten und darüber

Typische Anwendungen:

  • Steuergeräte im Automobilbereich (ECU)
  • Industrielle Sensoren
  • Kommunikationsmodule

3. Was ist eine Buried-Via-Leiterplatte?

Eine Buried-Via verbindet nur innere Lagen und ist vollständig von den äußeren Lagen verdeckt.

Hauptmerkmale:

  • Keine Beeinträchtigung der äußeren Verdrahtung
  • Ermöglicht eine höhere Bauteildichte
  • Verbessert die Signalintegrität

Typische Anwendungen:

  • Medizinelektronik
  • Hochgeschwindigkeits-Digitalsysteme
  • Luft- und Raumfahrtelektronik sowie Verteidigungselektronik

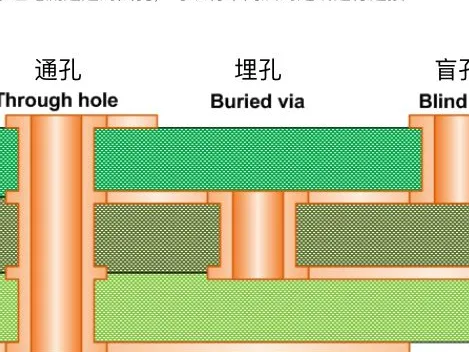

Blind-Via

4. Kombination aus Blind- und Buried-Via (HDI-Leiterplattenstruktur)

Bei anspruchsvollen Leiterplatten-Designs werden Blind- und Buried-Vias häufig kombiniert, um HDI-Aufbaustrukturen zu bilden.

Vorteile:

  • Höhere Verdrahtungsdichte (entscheidend für die Miniaturisierung)
  • Bessere Signalintegrität (wichtig für Hochgeschwindigkeitsdesigns)
  • Reduzierte EMV-Störungen
  • Unterstützt Fine-Pitch-BGA-Bauteile

Diese Technologie wird häufig eingesetzt in:

  • Automobil-Radarsystemen in Deutschland
  • Industriellen Steuerungssystemen
  • Hochwertigen EMS-Fertigungsprojekten

5. Fertigungsherausforderungen (Warum nicht alle Anbieter dies können)

Für EMS-Unternehmen in Deutschland ist die Wahl des richtigen Leiterplattenlieferanten entscheidend.

Die Herstellung von Leiterplatten mit Blind- und Buried-Vias erfordert:

  • Präzise Lagenausrichtung
  • Fortschrittliche Kontrolle des Laminierungsprozesses
  • Laserbohrtechnologie
  • Strikte Impedanzkontrollfähigkeit
  • Stabile Ausbeute bei mehrlagigen HDI-Platinen

Viele Low-End-Lieferanten können Folgendes nicht gewährleisten:

  • Lageregistriergenauigkeit
  • Via-Zuverlässigkeit unter thermischer Belastung
  • Konsistente Massenproduktionsqualität

6. Unsere Jerico-Fähigkeiten als Leiterplattenhersteller für EMS-Unternehmen

Wir unterstützen die fortschrittliche Leiterplattenfertigung für deutsche EMS- und OEM-Kunden, einschließlich:

  • HDI-Leiterplatten (1+N+1 / 2+N+2-Strukturen)
  • Leiterplatten mit Blind- und Buried-Vias
  • Leiterplatten mit hoher Lagenzahl (bis zu 20+ Lagen)
  • Leiterplatten mit kontrollierter Impedanz
  • Schnelle Prototypen- und Kleinserienfertigung

Branchen, die wir unterstützen:

  • Automobilelektronik
  • Industrielle Automatisierung
  • Medizingeräte
  • Kommunikationsausrüstung

7. Warum deutsche EMS-Unternehmen asiatische Leiterplattenpartner wählen

Viele EMS-Unternehmen in Deutschland stehen vor Herausforderungen wie:

  • Hohen lokalen Leiterplattenproduktionskosten
  • Langen Lieferzeiten
  • Begrenzter HDI-Kapazität für Prototypen

Durch die Zusammenarbeit mit einem qualifizierten Leiterplattenhersteller in Asien können EMS-Unternehmen erreichen:

  • 30–50% Kostensenkung
  • Schnellere Prototyping-Zyklen
  • Flexible Produktion in geringen Stückzahlen
  • Zugang zu fortschrittlichen HDI-Technologien

8. Jericos Qualitätssicherung & Zuverlässigkeit

Wir verstehen, dass für deutsche EMS-Standards Zuverlässigkeit nicht verhandelbar ist.

Unsere Qualitätskontrolle umfasst:

  • AOI-Inspektion (100%)
  • Röntgeninspektion für Vias
  • Impedanzprüfung
  • Temperaturwechsel-Zuverlässigkeitstests
  • Unterstützung der IPC-Klasse-2- / Klasse-3-Standards

9. Fazit: Bauen Sie Hochleistungselektronik mit fortschrittlicher Leiterplattentechnologie

Die Blind- und Buried-Via-Leiterplattentechnologie ist keine Option mehr – sie ist für modernes elektronisches Design unverzichtbar.

Ob Sie entwickeln:

  • Automobilsysteme
  • Industrielle Steuerungen
  • Hochgeschwindigkeits-Kommunikationsgeräte

Die Wahl des richtigen Leiterplattenfertigungspartners wirkt sich direkt auf Ihre Produktleistung und Time-to-Market aus. Jerico ist Ihre beste Wahl.

Wir sind bereit, Ihr Projekt zu unterstützen. Senden Sie uns noch heute Ihre Gerber-Dateien und erhalten Sie innerhalb von 24 Stunden ein schnelles Angebot.
