Was ist eine SMT-Schablone und zu welchem Zweck wird sie verwendet?

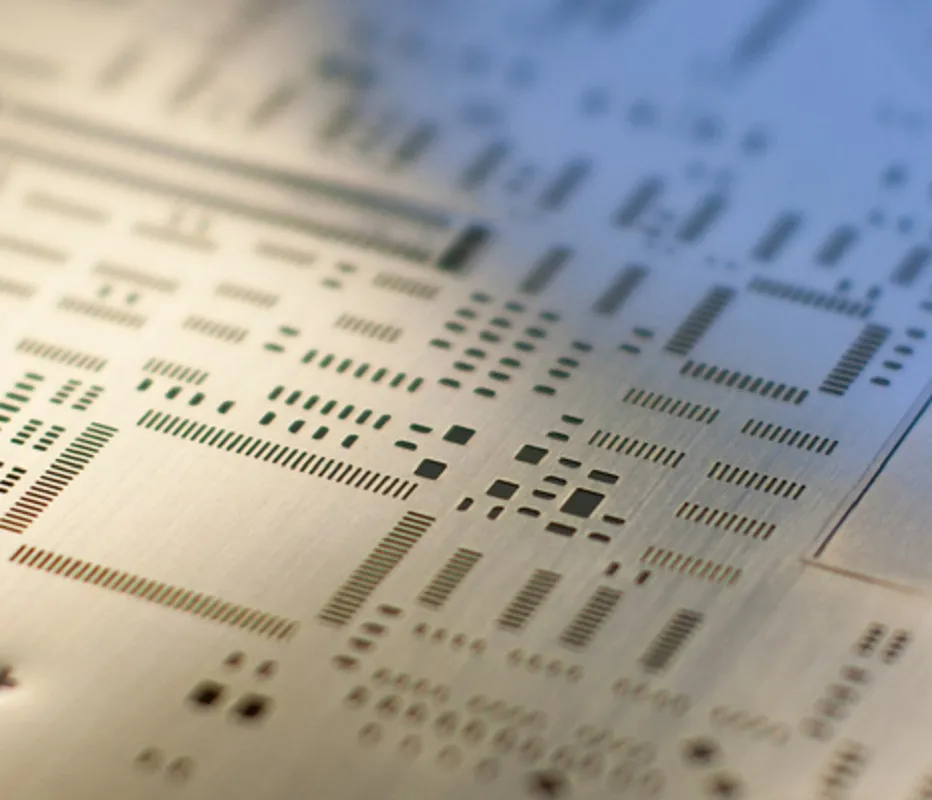

Die SMT-Schablone ist ein dünnes Blech, das im Lötprozess für SMT (Surface Mount Technology) verwendet wird und präzise geschnittene Öffnungen (Öffnungen) aufweist, die der Form und Größe von Lötpads auf einer Leiterplatte (PCB) entsprechen. Die SMT-Schablone hilft beim präzisen Auftragen der Lötpaste auf die PCB-Pads während des SMT-Bestückungsprozesses, wodurch die richtige Menge und Platzierung für jede Lötstelle sichergestellt und die Gesamtproduktionseffizienz gesteigert wird.

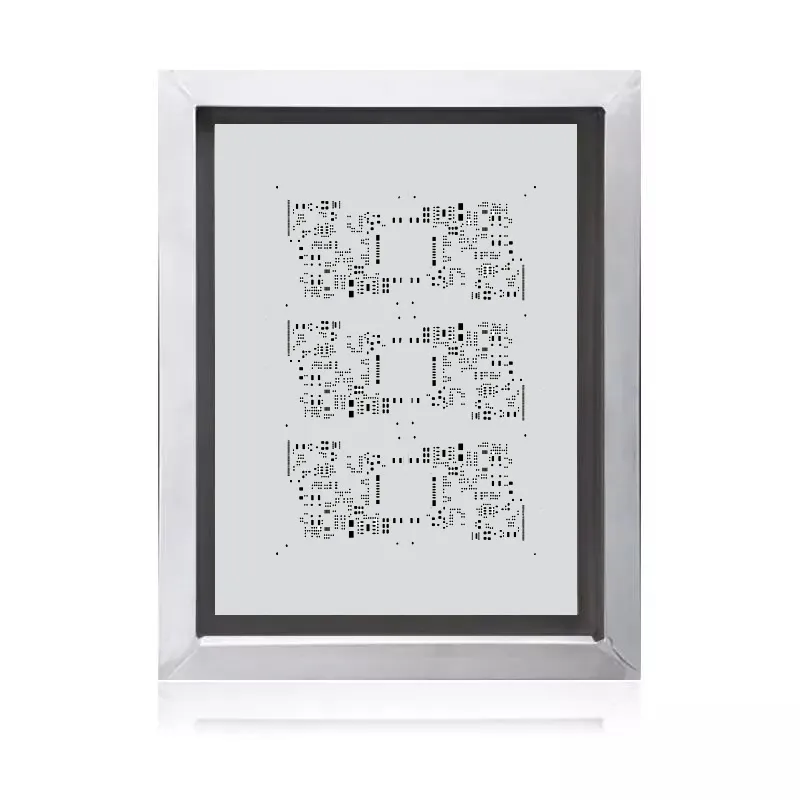

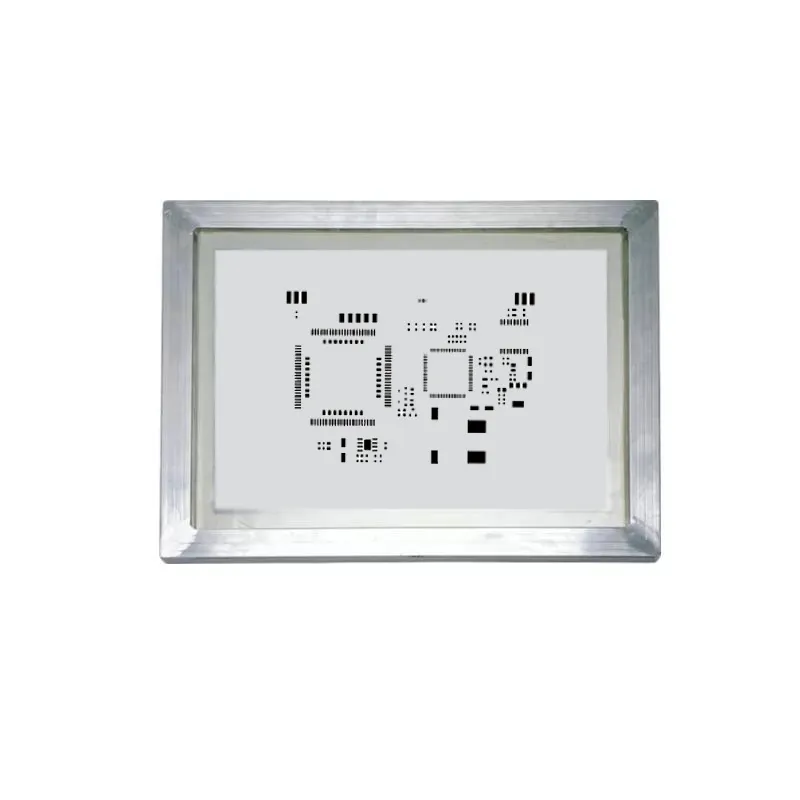

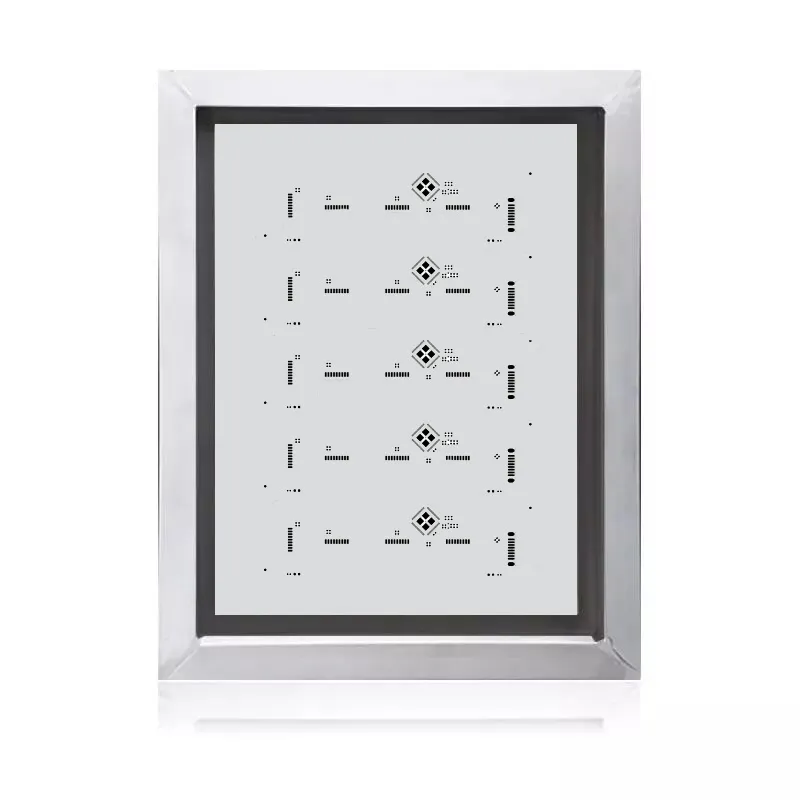

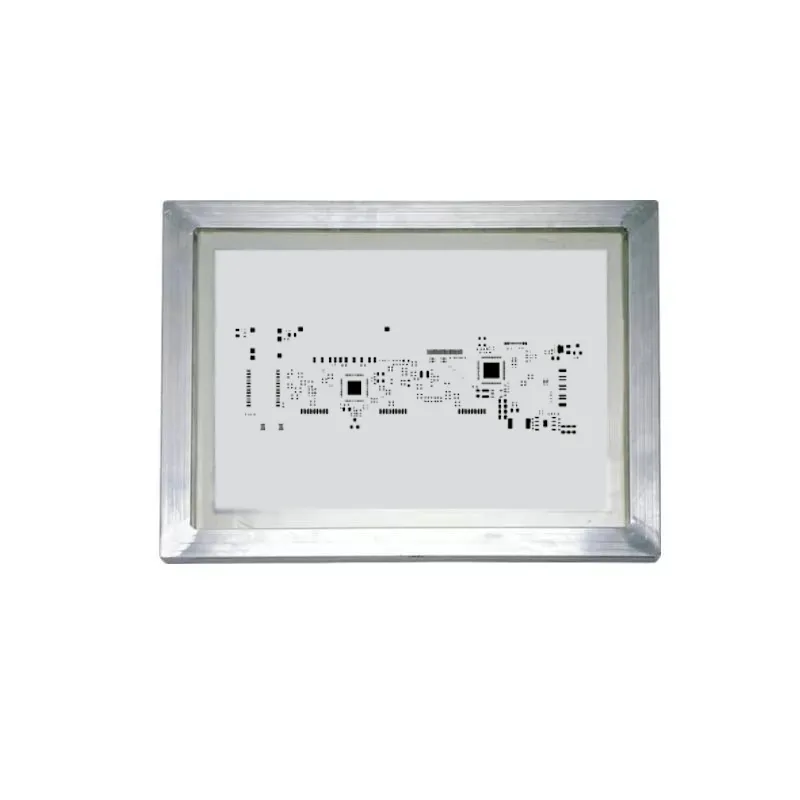

Die gerahmte SMT-Schablone (auch "Glue-in"-Schablone genannt) ist eine lasergeschnittene Lötpastenschablone, die typischerweise aus Edelstahl besteht, die fest in einem Aluminiumrahmen montiert ist. Es eignet sich hervorragend für den Schablonendruck in großen Mengen auf Leiterplatten. und hat glatte Blendenwände und kann für 16mil Pitch und darunter sowie für Micro BGAs verwendet werden.

Spezifikationen der gerahmten SMT-Schablone:
Technologie	Lasergeschnitten
Verwendetes Material	Edelstahl
Dicke der Folie (mm)	0,08 mm, 0,1 mm, 0,12 mm (Standard) usw.
Rahmengrößen (mm)	300 * 400 mm, 370 * 470 mm, 420 * 520 mm, 500 * 600 mm, 550 * 650 mm, 736 * 736 mm usw.
Passermarkendaten zulassen	Ja
Panelisierte Daten zulassen	Ja
Markierung	Teilenummer, Dicke, Größe, Datum, Teilenummer des Herstellers
Vorlaufzeit	24-Stunden-Turnaround-Standard
Verpackung	Kartons
