低介电常数和低粗糙度材料为何对RF与天线PCB设计至关重要

2026年5月15日,星期五

独立站主图-低介电常数和低粗糙度材料为何对RF与天线PCB设计至关重要

在现代 RF 和天线应用中——尤其是在卫星通信、5G 系统和高频设备中——PCB 材料的选择对整体性能起着至关重要的作用。

在各种参数中,介电常数 (Dk) 和铜表面粗糙度 (Rz) 是两个核心指标,它们直接决定了信号完整性和信号传输效率。

低介电常数材料(通常在 2.0–2.5 范围内)已成为天线和高频 RF 电路设计的首选。

优异的性能体现在以下几个方面:

  • 更低的信号延迟
  • 降低介电损耗
  • 更稳定的阻抗控制
  • 更高的天线辐射效率

这些优点对于卫星天线等高频场景尤其重要。即使是微小的信号损耗也会大大削弱设备的整体运行性能。

在传统的 PCB 设计中,铜表面粗糙度 (Rz) 常常被忽视,但它却对高频信号传输起着决定性影响。

随着工作频率的升高,电流主要沿着铜导体的表面流动,这就是高频电子学中的集肤效应。

更粗糙的铜表面会延长信号传输路径,并不可避免地带来额外的信号损耗。

因此,Rz ≤ 3μm 的低粗糙度铜箔已成为高端 RF PCB 设计的标准配置。

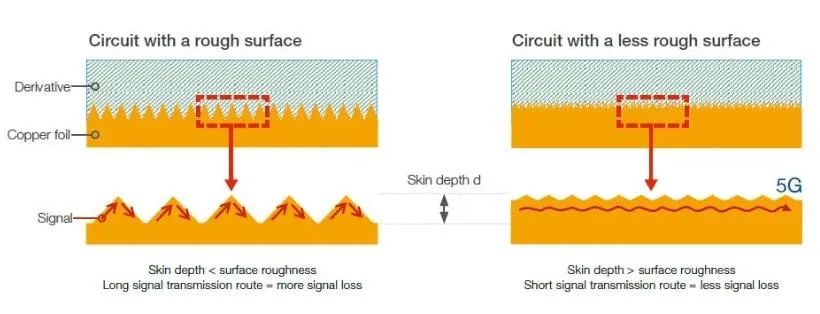

铜箔对比图

PTFE 及其他高性能层压板可提供理想的高频电气性能,但在批量生产中也存在明显的实际局限性:

  • 相对较高的材料成本
  • 复杂的制造和加工要求
  • 一般的机械稳定性和工艺兼容性

为了在技术指标和预算之间取得平衡,大多数工程师会采用混合堆叠设计来优化整体项目的成本效益。

基于丰富的 RF 和天线 PCB 制造项目经验,我们为一般高频应用总结了成熟的匹配标准:

  • 介电常数 (Dk):2.2 – 2.5
  • 铜表面粗糙度:≤ 3μm
  • 当成本控制是优先考虑因素时,采用混合层压板堆叠

该匹配方案完美满足高频性能要求,同时有效控制项目预算和生产风险。

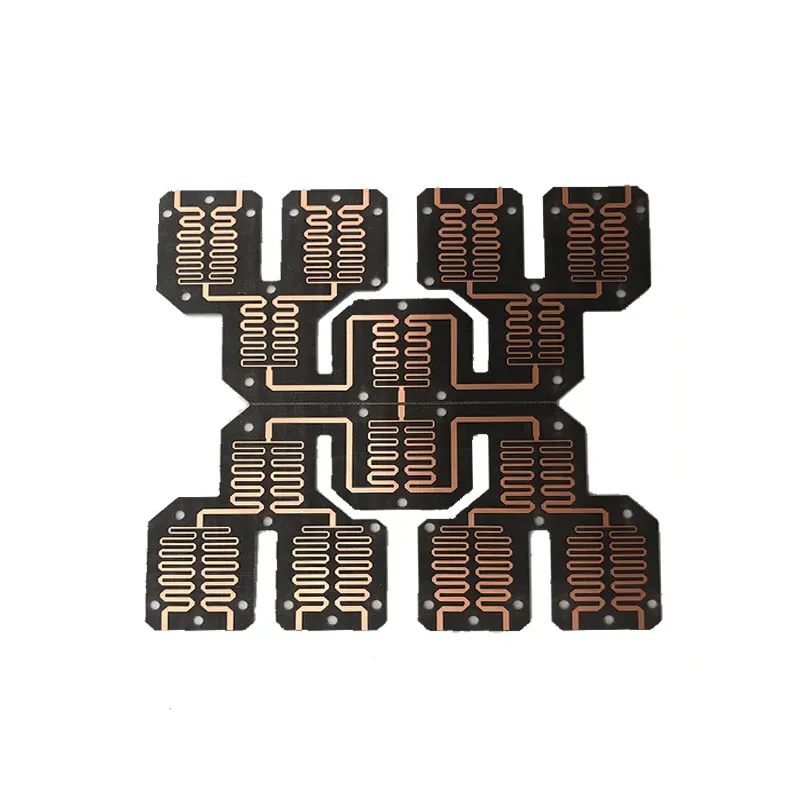

HFPCB

RF PCB 材料的选择绝不是简单的电气参数合规性检查。它是在高频性能、可制造性和总体成本之间进行的综合权衡。

如果您正在进行 RF 或天线设计,并且不确定材料选择,与经验丰富的 PCB 合作伙伴合作可以显著降低风险并提高最终成果。

在 Jerico,我们为全球客户提供专业的 PCB 堆叠优化和高频材料选择咨询服务。

随时联系我们的技术团队,评估您的设计方案或获取定制的、具有成本效益的材料替代方案。
