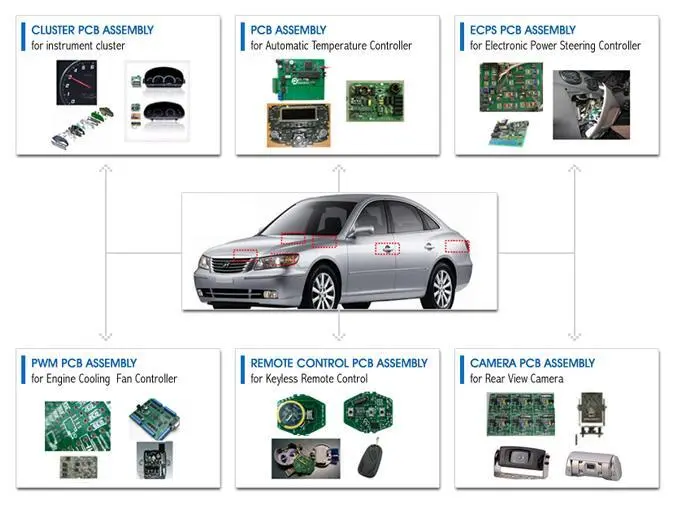

随着汽车电子技术的不断发展，印刷电路板（PCB）的可靠性要求变得越来越严苛。现代汽车集成了广泛的电子系统，包括高级驾驶辅助系统 (ADAS)、发动机控制单元 (ECU)、电池管理系统 (BMS) 以及车载通信模块。这些系统高度依赖高性能 PCB，这些 PCB 必须能够可靠运行十多年。

在汽车电子的众多可靠性挑战中，导电阳极丝 (CAF) 已成为 PCB 设计师和制造商必须应对的最关键失效机制之一。

什么是 CAF？

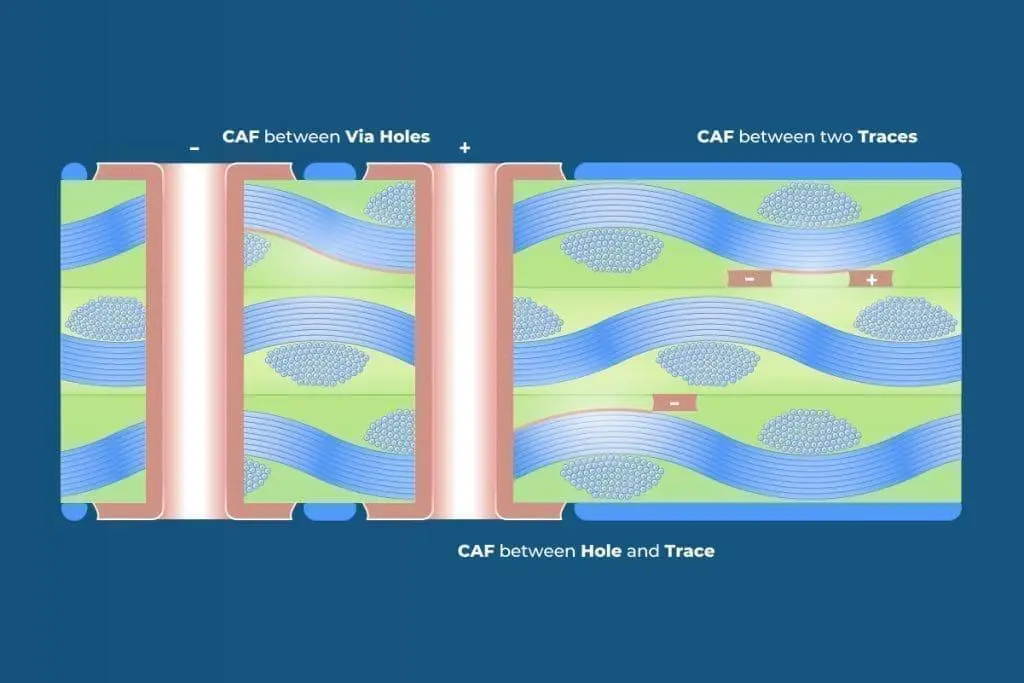

CAF，即导电阳极丝，是一种电化学失效机制，发生在 PCB 叠层内部，通常沿着玻璃纤维与树脂的界面处。

在特定环境条件下，铜离子会迁移穿过叠层，并在两个有偏置的导体之间逐渐形成导电丝。随着时间的推移，这些导电路径会增长，并最终可能导致电气泄漏甚至短路。

与许多其他在检测过程中可见的 PCB 缺陷不同，CAF 的生长发生在叠层结构内部，使其成为一种隐藏的可靠性风险。

导致 CAF 形成的条件

CAF 的形成通常需要三个关键因素：

1. 潮湿的存在
湿气会渗透到 PCB 叠层中，形成一个允许离子移动的电解环境。

2. 电气偏压
导体之间的电压差驱动铜离子的迁移。

3. 薄弱的纤维-树脂界面
玻璃纤维与树脂之间的缺陷或结合不良会为离子迁移创造路径。
当这些因素长期结合时，相邻的过孔、走线或镀通孔之间可能会形成导电丝。

与消费电子产品相比，汽车 PCB 在更严苛的条件下运行。

为何汽车 PCB 更易受 CAF 影响

1. 产品寿命长
汽车电子通常要求可靠运行 10-15 年，远超消费类设备的生命周期。

2. 工作温度升高
位于发动机舱内的电子模块可能会遇到超过 125°C 的温度，从而加速电化学过程。

3. 高湿度和冷凝
车辆经常会遇到温度循环和潮湿环境，这可能导致电子组件内部出现湿气吸收和冷凝。

4. 更高的电路密度
现代汽车 PCB 常使用：
多层堆叠
HDI 结构
细间距组件

这些设计减小了导体之间的间距，增加了 CAF 形成的风险。

由于这些因素，汽车电子对 PCB 叠层材料提出了更严格的要求。

抗 CAF 材料如何提高可靠性

为了降低 CAF 风险，PCB 制造商越来越多地采用专门设计的抗 CAF 叠层材料，以抵抗导电丝的形成。

这些材料包含几项关键改进。

1. 改进的玻璃纤维处理

增强的玻璃纤维表面处理改善了纤维与树脂之间的结合，降低了沿界面形成微通道的可能性。

2. 优化的树脂系统

先进的树脂配方可减少吸湿性并限制叠层结构内离子的迁移。

3. 更高的 CTI 性能

汽车叠层通常具有更高的比较漏电起痕指数 (CTI) 值，可在高湿度条件下提高电气绝缘可靠性。

4. 增强的热性能

许多汽车 PCB 材料还提供：

高 Tg（通常 >150°C）
低热膨胀系数 (CTE)
提高热稳定性

这些特性有助于确保在汽车运行条件下的长期可靠性。

常用的汽车级材料示例包括高可靠性 FR-4 叠层，例如抗 CAF Tg150+ 系统，该系统已广泛应用于汽车电子行业。

材料选择日益重要

随着汽车电子的复杂性不断增长，PCB 材料选择在设计阶段变得越来越关键。

工程师不仅要考虑电气性能和成本，还要考虑 CAF 形成等长期可靠性风险。选择具有强大抗 CAF 性能的叠层材料，现已成为确保车辆整个生命周期稳定运行的关键策略。

对于 PCB 制造商和电子设计人员而言，理解 CAF 机制并选择合适的叠层系统是构建高可靠性汽车电子的关键步骤。
