厚铜PCB

厚铜PCB包含什么?

厚铜印刷电路板是一种特殊的PCB,它使用超厚的铜层(≥4 oz/140μm,最高可达20 oz/700μm甚至更厚)来满足大电流、强散热和高可靠性的需求。这种PCB可以在大电流条件下为标准PCB的过热和烧毁问题提供更好的解决方案。它最重要的特点是电路板上的铜层(导体和覆铜区域)厚度远超标准PCB。它主要应用于新能源、工业电源和汽车电子等大功率领域。它是突破普通PCB性能极限的关键技术。与普通PCB相比,厚铜电路板外观更厚,横截面铜层厚度是标准PCB的5-20倍。由于厚铜电路板的铜含量比例高,因此整个板的重量也比标准PCB重。

哪种产品或领域需要使用厚铜电路板:

  1. 大功率电源的电源系统,如UPS、逆变器、变频器和充电桩。
  2. 光伏逆变器、风力发电机控制器、储能系统及其他相关新能源行业
  3. 与舞台灯光、工业照明和汽车前灯驱动板相关的高功率LED领域。
  4. 航空航天和军事领域,如雷达电源、飞行控制系统和船舶电力分配

厚铜PCB生产工厂需要特殊的工艺设备和严格的工艺控制。我们Jerico PCB在这方面拥有丰富的生产经验:

  1. 多种高Tg材料(≥170℃)和低CTE(≤50ppm/℃)可选,如ISOLA 370HR、Panasonic Megtron 6等。
  2. 我们拥有支持超厚铜箔(4-20+ oz)切割和层压的铜箔处理系统,并配备温湿度受控的铜箔存储(23±2°C/50% RH)。
  3. 我们提供阶梯蚀刻技术,允许在抗蚀保护下进行多次蚀刻循环,以控制厚铜走线侧壁角度(70°-85°),在20oz铜蚀刻后实现≤15%的线宽偏差。
  4. 我厂配备脉冲电镀系统,并具备深孔电镀能力,电流密度范围为1.5-2.5 ASD(安培/平方分米)。
  5. 我们提供嵌入式铜块技术,CNC铣削槽精度为±0.05mm,铜块焊接空洞率低于5%。
  6. 我们是IATF 16949认证工厂,并严格遵守IPC-6012 Class 3标准,以满足厚铜板的验收规范。

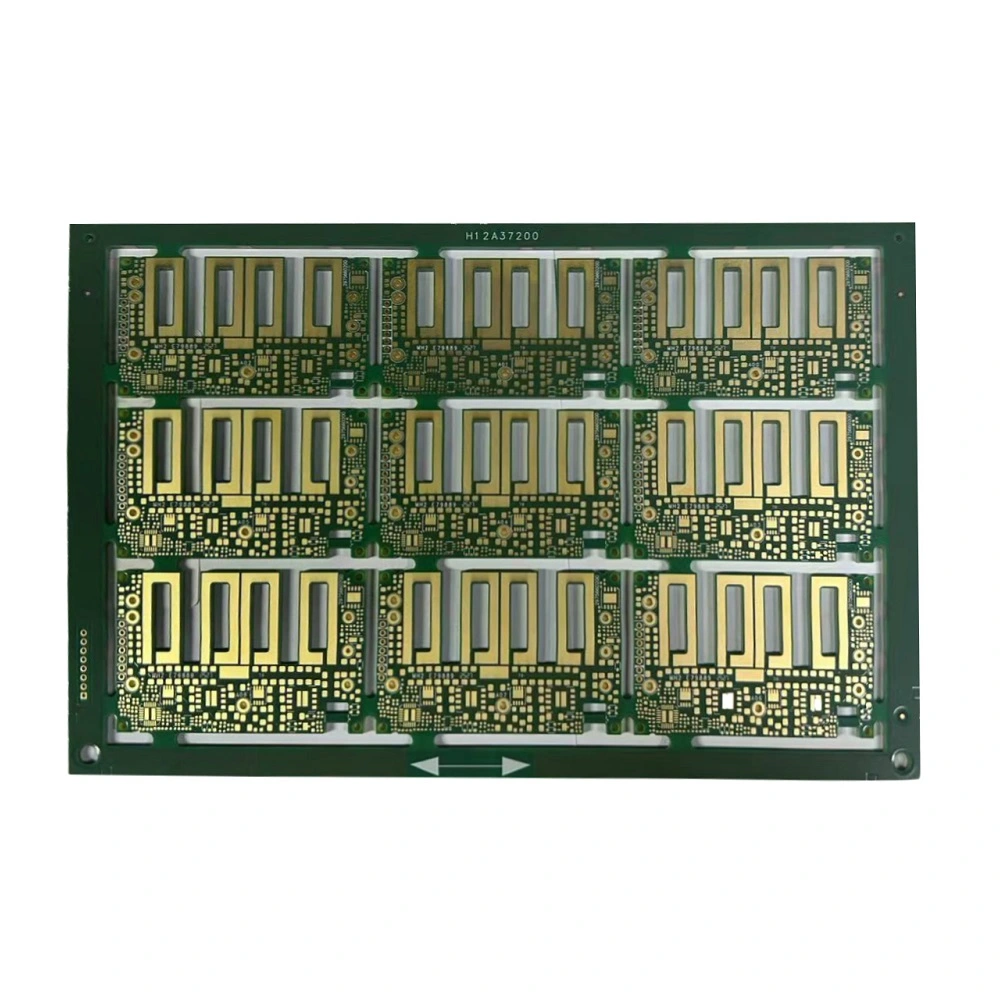

样品展廊
