Baskılı Devre Kartı (PCB) tedarik ederken, alıcılar genellikle bir tedarikçiden diğerine önemli ölçüde farklılık gösteren teklifler alırlar. Bazı durumlarda, görünüşte aynı PCB özelliklerinde bile fiyat farkı %30 veya %50'yi aşabilir. Özellikle mevcut durumda, jeopolitik sorunlar ve Orta Doğu'daki gelişen durum nedeniyle, hammadde ve temel kart fiyatları artmaya ve dalgalanmaya devam ederek birçok müşteriyi daha fiyat hassasiyeti haline getirmiştir.
Bu durum doğal olarak yaygın bir soruyu gündeme getiriyor: PCB fiyatları neden tedarikçiler arasında bu kadar çok farklılık gösteriyor?
Cevap, üretim maliyetini, kaliteyi, güvenilirliği ve teslimat performansını doğrudan etkileyen birkaç temel faktörde yatmaktadır. Bu faktörleri anlamak, alıcıların bilinçli kararlar vermelerine ve beklenmedik risklerden kaçınmalarına yardımcı olabilir. Bu makalede, PCB fiyat farklılıklarının ardındaki ana nedenleri açıklayacak ve doğru PCB tedarikçisini seçmek için pratik rehberlik sağlayacağız.
1. PCB fiyatlarındaki farklılıklara ne sebep olur?
1.1 PCB Malzeme Seçimi
Hammadde seçimi, PCB maliyetini etkileyen en büyük faktörlerden biridir.
Yaygın PCB malzemeleri şunları içerir:
• FR4 Standart Malzeme
• Yüksek TG FR4
• Rogers Malzemesi
• Alüminyum PCB Malzemesi
• Yüksek Frekanslı Malzemeler
Standart FR4 çoğu uygulama için uygun olsa da, telekomünikasyon, otomotiv elektroniği, havacılık ve RF ürünleri gibi endüstriler genellikle üstün elektriksel ve termal performansa sahip özel malzemeler gerektirir. Daha yüksek dereceli malzemeler genellikle önemli ölçüde daha pahalıdır ancak daha iyi güvenilirlik ve performans sağlar, bu nedenle farklı malzeme markaları veya sınıfları kullanan tedarikçiler aynı PCB tasarımı için çok farklı fiyatlar sunabilir.
1.2 Katman Sayısı
Katman sayısı doğrudan PCB üretim karmaşıklığını etkiler. Tipik PCB yapıları şunları içerir:
• 2 Katmanlı PCB
• 4 Katmanlı PCB
• 6 Katmanlı PCB
• 8 Katmanlı PCB
• Çok Katmanlı PCB (10+ Katman)
Katman sayısı arttıkça:
• Üretim adımları artar
• Laminasyon işlemleri daha karmaşık hale gelir
• Verim oranları düşer
• Kalite kontrol gereksinimleri daha sıkı hale gelir
Örneğin, 8 katmanlı bir PCB, aynı boyuttaki 2 katmanlı bir karttan birkaç kat daha pahalı olabilir. Bu, çok katmanlı PCB tekliflerinin, farklı üretim yeteneklerine sahip tedarikçiler arasında neden sıklıkla önemli ölçüde farklılık gösterdiğinin bir nedenidir.
1.3 Yüzey Kaplaması
Yüzey kaplaması, açıkta kalan bakırı korur ve lehimlenebilirliği sağlar. Popüler kaplamalar şunları içerir:
• HASL
• Kurşunsuz HASL
• ENIG (Daldırma Altın)
• OSP
• Daldırma Kalay
• Daldırma Gümüş
Bu seçenekler arasında ENIG, yüksek kaliteli elektronik ürünlerde yaygın olarak kullanılmaktadır çünkü şunları sunar:
• Mükemmel lehimlenebilirlik
• Düz yüzey
• Daha iyi oksidasyon direnci
• Daha uzun raf ömrü
Ancak ENIG, HASL'den önemli ölçüde daha pahalıdır. ENIG teklif eden bir tedarikçi ile HASL teklif eden bir tedarikçi, diğer tüm özellikler aynı kalsa bile önemli bir fiyat farkı gösterebilir.
1.4 Bakır Kalınlığı
Bakır kalınlığı hem performansı hem de üretim maliyetini etkiler. Yaygın bakır ağırlıkları şunları içerir:
• 1 oz
• 2 oz
• 3 oz
• 4 oz ve üzeri
Daha kalın bakır genellikle şunlarda gereklidir:
• Güç kaynakları
• Endüstriyel kontroller
• İnvertörler
• Otomotiv elektroniği
Ağır bakır PCB'ler ek işlem adımları ve daha sıkı üretim kontrolü gerektirir. Bakır kalınlığı arttıkça, üretim maliyetleri de buna bağlı olarak yükselir.
1.5 Kalite Standartları
Tüm PCB tedarikçileri aynı kalite standartları altında çalışmaz. Yaygın sertifikalar şunları içerir:
• ISO 9001
• ISO 14001
• IATF 16949
• UL Sertifikası
• RoHS Uyumluluğu
Otomotiv, tıbbi veya endüstriyel pazarlara hizmet veren tedarikçiler genellikle daha sıkı proses kontrolleri ve denetim prosedürleri uygularlar. Bu kalite sistemleri ekipman, eğitim ve yönetimde önemli yatırımlar gerektirir, bu da doğal olarak fiyatlandırmayı etkilerken, daha düşük maliyetli tedarikçiler maliyet tasarrufu sağlamak için denetim prosedürlerini azaltabilir, kusur ve saha arızası riskini artırabilir.
1.6 Test Gereksinimleri
PCB testi de önemli bir maliyet faktörüdür. Yaygın test yöntemleri şunları içerir:
Uçan Prob Testi
Şunlar için uygundur:
• Prototip siparişleri
• Düşük hacimli üretim
Avantajları:
• Armatür maliyeti yok
• Esnek test

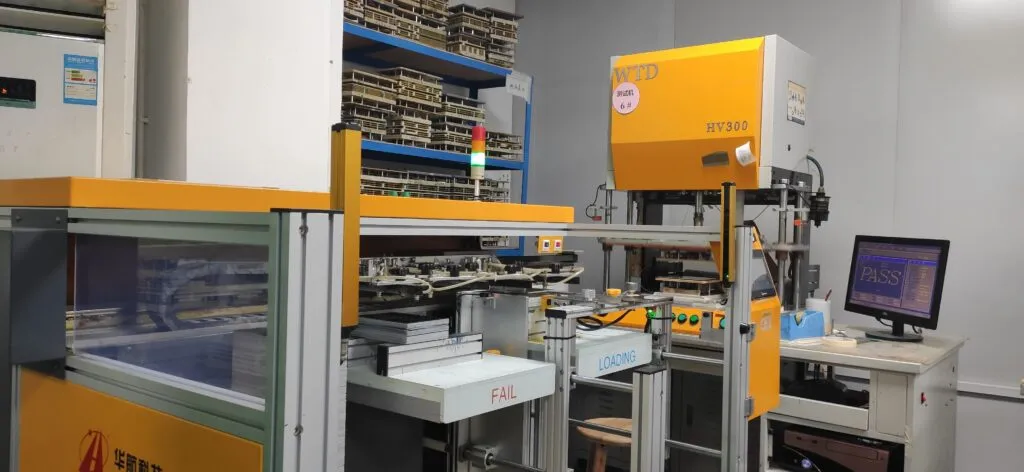

Armatür Testi
Şunlar için uygundur:
• Seri üretim
Avantajları:
• Daha hızlı test hızı
• Yüksek hacimde birim başına daha düşük maliyet
Ek denetimler şunları içerebilir:
• AOI (Otomatik Optik Denetim)
• X-Ray Denetimi
• Empedans Testi
• Kesit Analizi
Test gereksinimleri ne kadar kapsamlı olursa, üretim maliyeti o kadar yüksek olur. Ancak kusurlu PCB'lerin sonraki montajlara girmesi riskini önemli ölçüde azaltabilir, yeniden işleme iş yükünü azaltabilir ve ürün kalitesini sağlayabilir.
1.7 Teslim Süresi
Teslim süresi genellikle PCB fiyatlandırması üzerinde önemli bir etkiye sahiptir. Standart üretim programları, üreticilerin üretim planlamasını optimize etmelerine ve operasyonel verimliliği artırmalarına olanak tanır, böylece maliyetleri kontrol eder. Ancak acele siparişler, düzenli üretim ritmini bozarak üretim ve yönetim maliyetlerini artırır, bu da nihayetinde daha yüksek tekliflerde yansıtılır.
Acil siparişler gerektirebilir:
• Öncelikli üretim
• Fazla mesai çalışması
• Özel üretim yuvaları
• Hızlandırılmış lojistik
Sonuç olarak, hızlı dönüş PCB hizmetleri genellikle ek maliyetler getirir, bu nedenle proje programınız buna izin veriyorsa, standart teslim sürelerini seçmek toplam tedarik harcamalarını azaltmaya yardımcı olabilir.
2. Neden Aşırı Düşük PCB Fiyatları Riskli Olabilir
Herkes rekabetçi fiyatlandırma ister, ancak aşırı düşük teklifler dikkatlice değerlendirilmelidir.
Bazı düşük maliyetli tedarikçiler maliyetleri şu şekilde azaltabilir:
• Daha düşük dereceli malzemeler kullanmak
• Denetim süreçlerini azaltmak
• Üretim toleranslarını gevşetmek
• Sıkı kalite kontrol olmadan üretimi dış kaynakla sağlamak
• Sınırlı teknik destek sağlamak
İlk tasarruflar çekici görünebilir, ancak potansiyel sonuçlar şunları içerebilir:
• Üretim gecikmeleri
• Montaj sorunları
• Ürün arızaları
• Artan garanti maliyetleri
• Müşteri memnuniyetsizliği
Çoğu durumda, en düşük PCB fiyatı en düşük toplam sahip olma maliyetini temsil etmez.
3. Doğru PCB Tedarikçisi Nasıl Seçilir
PCB tedarikçisini değerlendirirken, alıcılar sadece fiyattan daha fazlasını dikkate almalıdır. Anahtar değerlendirme kriterleri şunları içerir:
3.1 Üretim Yeteneği
Tedarikçi şunları kaldırabilir mi:
• Çok katmanlı PCB'ler
• HDI Kartları
• Ağır Bakır PCB'ler
• Empedans Kontrolü
• Özel Malzemeler
3.2 Kalite Güvencesi
Kontrol edin:
• Sertifikalar
• Test yetenekleri
• Proses kontrol sistemleri
3.3 Teslimat Performansı
Hakkında sorun:
• Zamanında teslimat oranı
• Hızlı dönüş yeteneği
• Üretim kapasitesi
3.4 Mühendislik Desteği
Güvenilir bir tedarikçi şunları sağlamalıdır:
•DFM İncelemesi
• Teknik Danışmanlık
• Hızlı Yanıt
• Sorun Giderme Desteği
3.5 Uzun Vadeli Güvenilirlik
Güvenilir bir tedarikçi, sadece bir satıcıdan ziyade stratejik bir ortak haline gelir.
PCB fiyatları, malzeme seçimi, katman sayısı, yüzey kaplaması, bakır kalınlığı, kalite standartları, test gereksinimleri ve teslimat programları dahil olmak üzere birçok faktörden etkilenen üretim maliyetleri nedeniyle farklılık gösterir. Alıcılar, yalnızca en düşük teklife odaklanmak yerine, doğru PCB tedarikçisinin ürün kalitesini, güvenilir teslimatı ve uzun vadeli iş başarısını sağladığı için bir tedarikçinin sunduğu genel değeri değerlendirmelidir.
Şu anda Jerico PCB, rekabetçi fiyatlandırma, sıkı kalite kontrolü ve duyarlı mühendislik desteği ile yüksek kaliteli PCB üretim çözümleri sunuyoruz. Prototip veya hacimli üretim ihtiyacınız olsun, ekibimiz projenizi desteklemeye hazır.
PCB gereksinimlerinizi görüşmek ve hızlı bir fiyat teklifi almak için bugün bizimle iletişime geçin.
